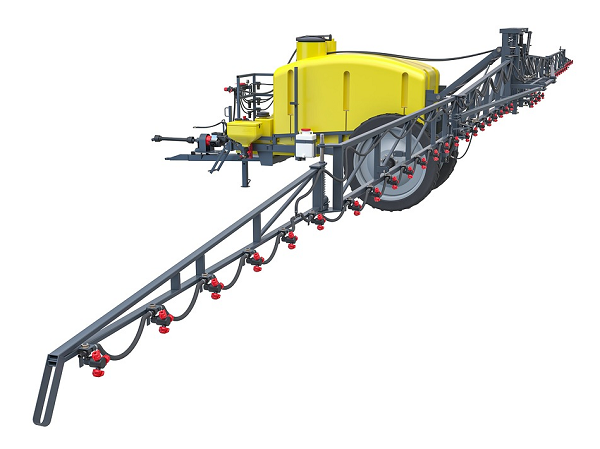

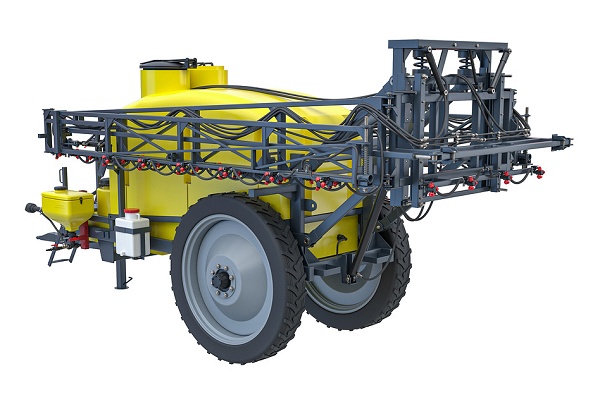

Опрыскиватель полуприцеп ОПШ-24-3000 (Миксер; колеса 9*42; трехпозиц форсунка)
Укомплектован импортным оборудованием.
Надежен, прост и удобен в эксплуатации:
-переход из транспортного в рабочее положение и регулировка высоты производятся с помощью гидроцилиндров;
-на каждом крыле установлен регулятор давления масла, который позволяет регулировать плавность складывания/раскладывания;
-маятниковая система уравновешивания штанги состоящая из амортизаторов и пружин обеспечивает горизонтальную устойчивость и долговечность работы штанг;
-20-литровая канистра для мытья рук;
-120-литровый промывочный бак для очистки системы от ядохимикатов, включающий в себя миксер для предварительной подготовки рабочей смеси;
-итальянский насос защищен промежуточной опорой от вибраций и прямых ударов карданного вала;
-функция откачки оставшегося рабочего раствора через насос;
-шланги, фильтры производства Италии;
-двухуровневая система фильтрации воды: сетка на горловине основного бака служит фильтром грубой очистки, фильтр на распределителе очищает раствор от более мелких примесей.
-3-х пазиционные распылители с различными щелевыми размерами.
-шины 9,5*42 увеличенный клиренс 620 мм.
-высота установки штанги относительно поверхности поля - 500 -1700 мм.
-Миксер на 35л. для смешивания пестицидов.
![](/upload/iblock/3ff/3ff9e4b971c61fe58282ab89bf8a2679.jpg)

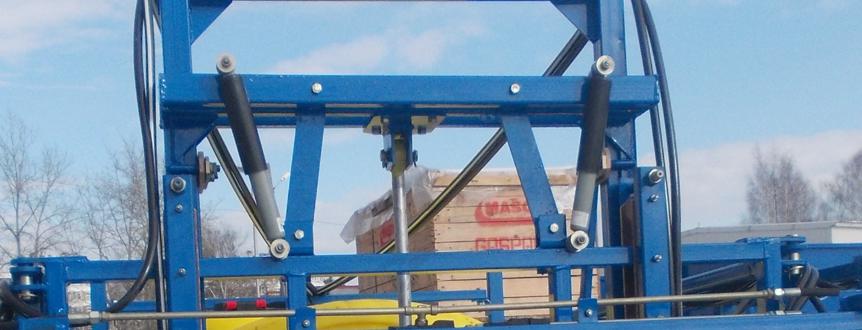

Амортизация штанг опрыскивателя при движении производится 2-мя гидравлическими амортизаторами.
![](/upload/iblock/9ae/9ae4ec9d6b86e02d4656ba33736633b8.jpg)

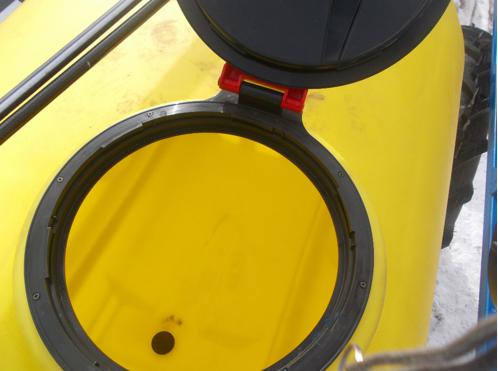

При наличии заправочных средств заправка бака осуществляется через горловину, которая оснащена фильтрующей сетки.
![](/upload/iblock/aa6/aa67add402a8ff6448b7830e7eab1108.png)

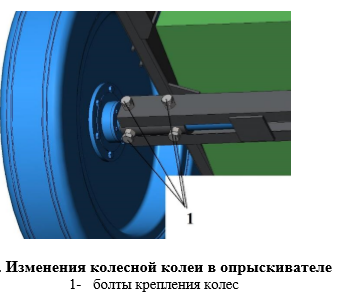

Конструкция опрыскивателя дает возможность ступенчатого изменения колесной колеи (1500-1800 мм). Это позволяет приспособить колесную колею опрыскивателя к колесной колее трактора и технологическим дорожкам на полях.
![](/upload/iblock/5e7/5e786c37484d1fe1d55b1aeecaf8832d.jpg)

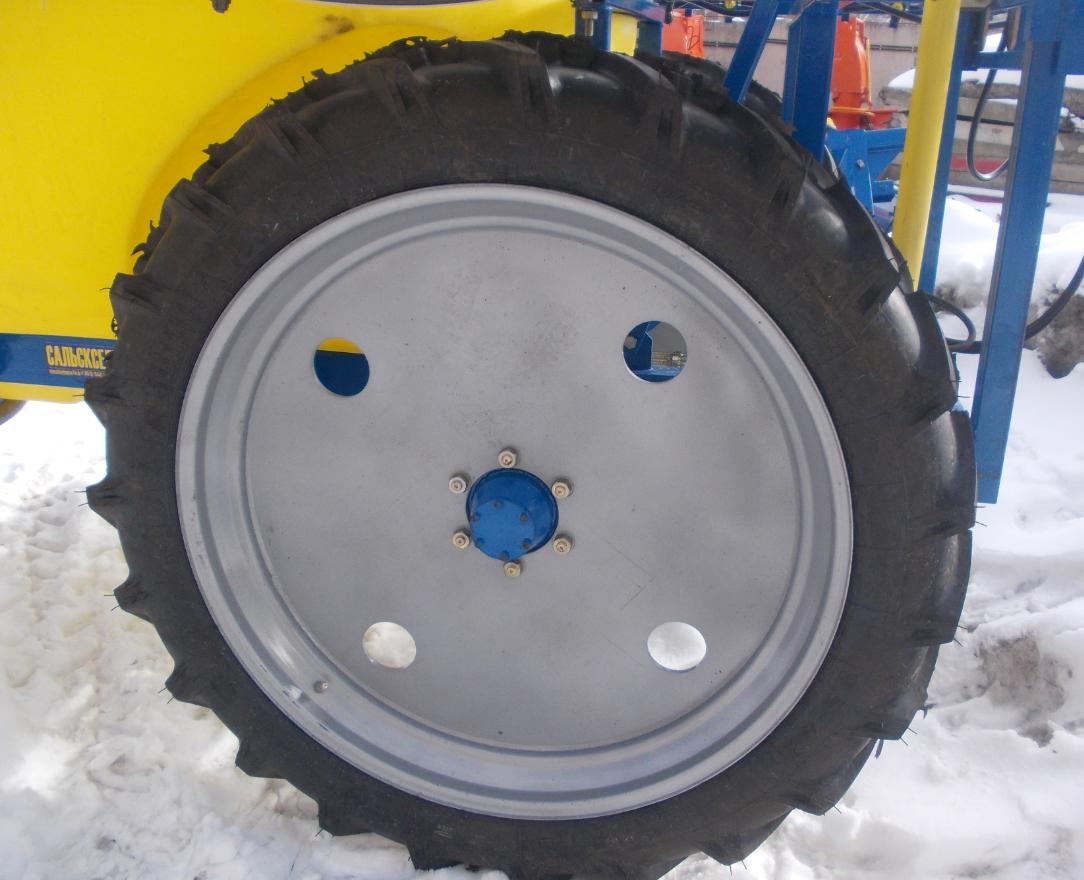

Использование колес увеличенного диаметра 9,5х42 позволяет увеличить агротехнический просвет опрыскивателя с 500 мм до 620 мм.
![](/upload/iblock/6c0/6c02fd37bf59074abf0d32dd80c8803b.png)

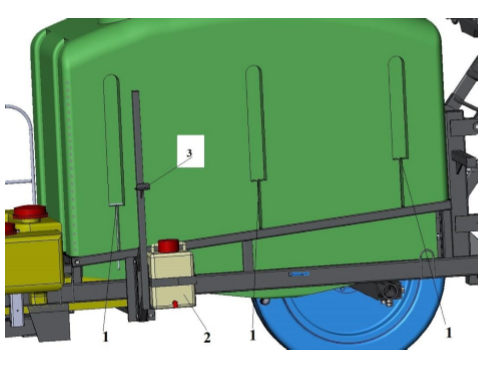

Количество рабочей жидкости в баке определяется по шкале уровнемера. Рабочее давление в напорной магистрали регулируется маховиком регулятора давления. Рабочее давление в системе контролируется по манометру, который установлен на регуляторе-распределителе.
![](/upload/iblock/694/69465ceb4383fa04cf571fdfd52b17b4.png)

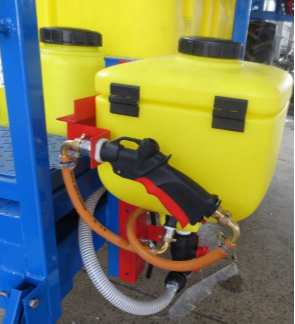

Миксер служит для быстрого и качественного приготовления раствора из концентрата непосредственно на месте эксплуатации опрыскивателя, т.е. для работы опрыскивателя нет необходимости задействовать еще одну единицу техники с емкостью, Опрыскиватели могут самостоятельно смешивать концентрированные препараты с чистой водой из собственного бака. Устройство позволяет легко переходить с одной рабочей жидкости на другую. Омыватель миксера очищает миксер и тару от остатков рабочей жидкости после приготовления раствора. Емкость миксера сделана из высококачественного полиэтилена.
![](/upload/iblock/8e7/8e7fc4dd0c67ef7a1bac22a7faedf411.jpg)

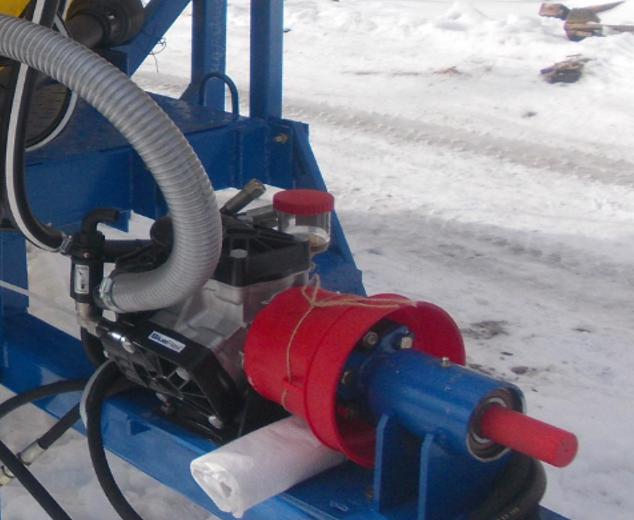

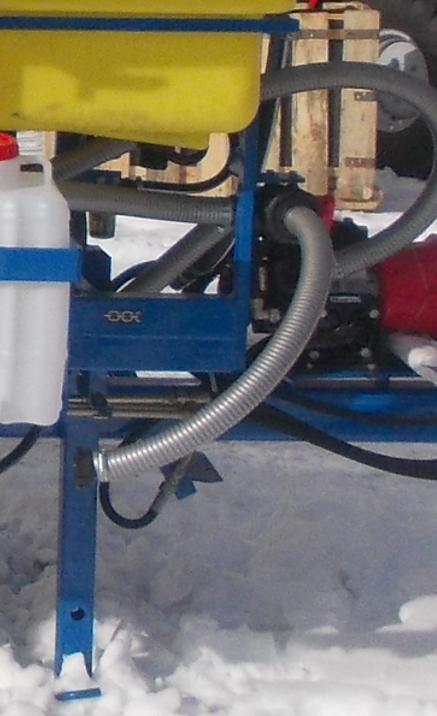

Мембранно-поршневой насос Итальянского производства обеспечивает производительность от 120 до 160 л/мин.
![](/upload/iblock/d88/d8895f3bae139e33923f827215aa35d2.png)

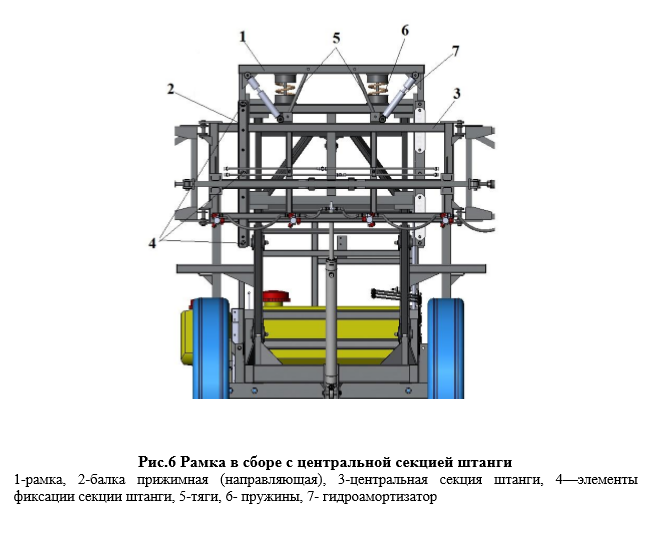

Штанга состоит из 7 секций. Секции штанги соединены между собой с помощью осей. Центральная секция штанги соединяется с рамой опрыскивателя с помощью навески. Оборудование для складывания штанги состоит из двух водил, гидроцилиндров, опоры, которая соединена с центральной секцией через амортизаторы (компенсирующие колебания штанги во время работы).
![](/upload/iblock/cba/cba19691f7b17a438c0bb0e8433e0ab1.jpg)
Самозаправку опрыскивателя можно осуществить с помощью заправочного рукава, который подсоединяется к всасывающему фильтру через входной патрубок, который во время работы закрывают.
![](/upload/iblock/2e0/2e060db237ecddf720dd908f8be64eda.png)
Данная можель снабжена 3-х позиционными форсунками Итальянского производства. Головки оборудованы мембранными запорными клапанами, предотвращающими вытекание жидкости из распылителей при закрытом клапане управления. Красный СТ 110.04 Синий СТ 110.03 Желтый СТ 110.02
![](/upload/iblock/ff2/ff2654100d51fb2fe4e75faf56e62a73.png)
Бак на 3000 литров для рабочей жидкости с гидравлической мешалкой, дополнительный промывочный бак (на 120 литров), а так же бачок на 20 литров для мытья рук.
![](/upload/iblock/b13/b13e168f912d4d07928f2e30fb9ca295.png)

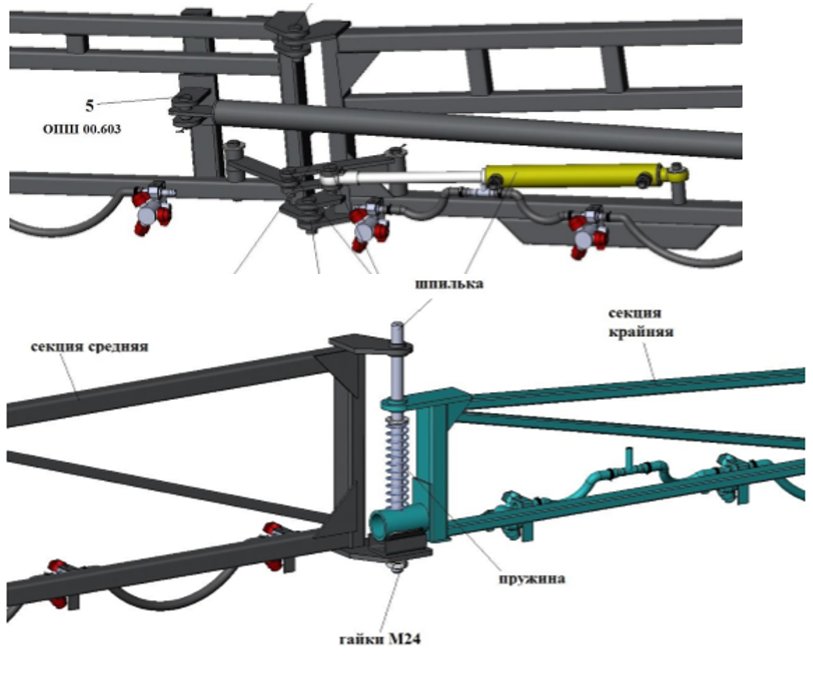

Подъем и опускание штанги осуществляется с помощью гидроцилиндра, Гидроцилиндр для складывания штанги ГЦ 40х20х300 установлен между промежуточной и крайней секциями с помощью четырех осей и двух рычагов.
![](/upload/iblock/1f7/1f7c8822f16bfef3d1ed7b5433269036.png)

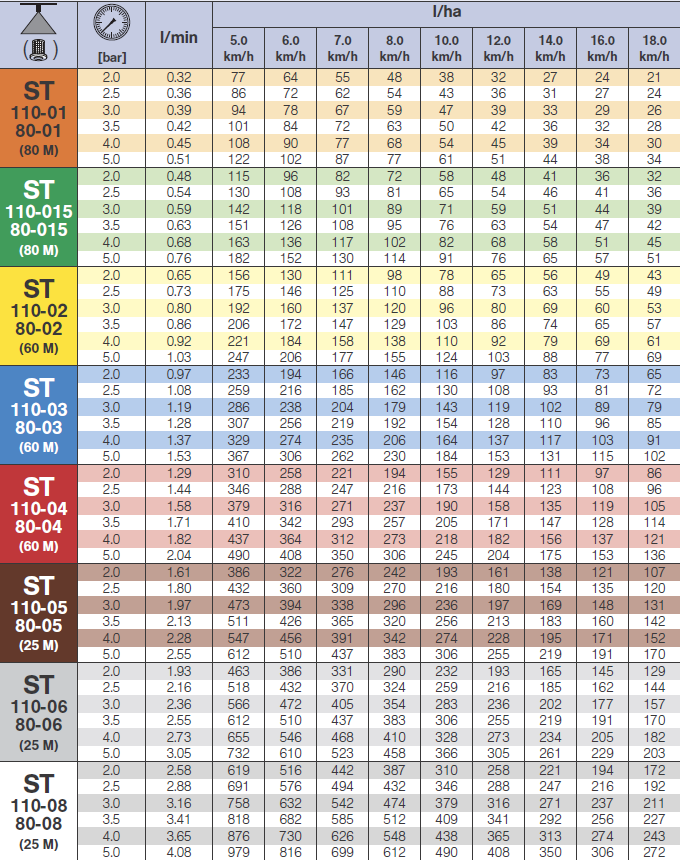

Таблица распылителей
Общие данные | |
Объем основного бака, л | 3000 |
Производительность насоса, л/мин | 185 |
Ширина опрыскивания, м | 24 |
Рабочая скорость, км/ч | 12 |
Шины | 9,5*42 |
Требуемая мощность трактора, л.с. | 90 |
Габаритные размеры и масса | |
Габаритные размеры: длина, мм | 6450 |
Габаритные размеры: ширина, мм | 2431 |
Габаритные размеры: высота, мм | 2620 |
